СБОРКА ЭЛЕКТРОКВАДРОЦИКЛОВ WHITE SIBERIA SNEG И SNEG R
Сборка детских электроквадроциклов WHITE SIBERIA SNEG и SNEG R 1500W
Сегодня мы познакомимся с новыми электроквадроциклами для детей от 4 лет WHITE SIBERIA SNEG и WHITE SIBERIA SNEG R на 1500W. Начнем наше знакомство с распаковки и сборки, в процессе сборки нет ничего сложного!
Габариты коробки: 144×50×62 см, вес: 67 кг (квадроцикл находится в металлической обрешётке).
Квадроцикл надежно закреплен в металлической обрешётке и обмотан стретч-пленкой и безопасным упаковочным материалом. Для удобной сборки квадроцикла необходимо снять верхнюю часть обрешетки, также можно сразу открепить квадроцикл снизу.
В комплектации: зарядное устройство на 2 ампера, тулкит с инструментами, книга по эксплуатации, гарантийный талон и запасные болты с двумя предохранителями.
Установка колёс

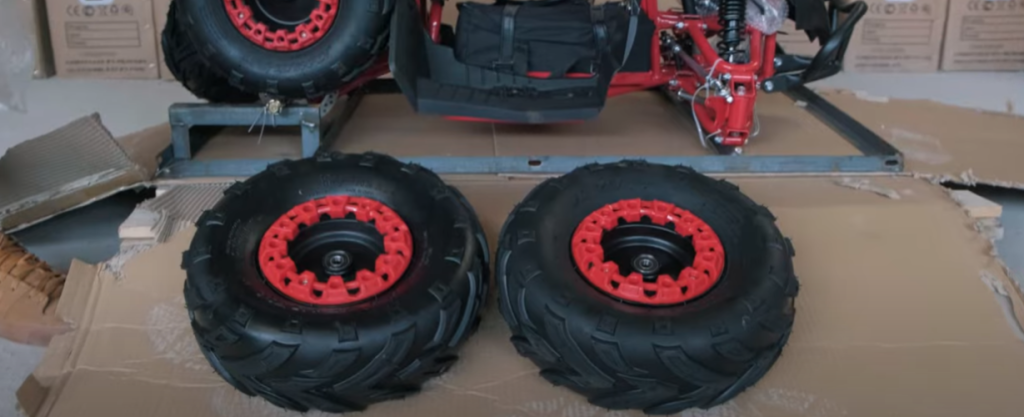

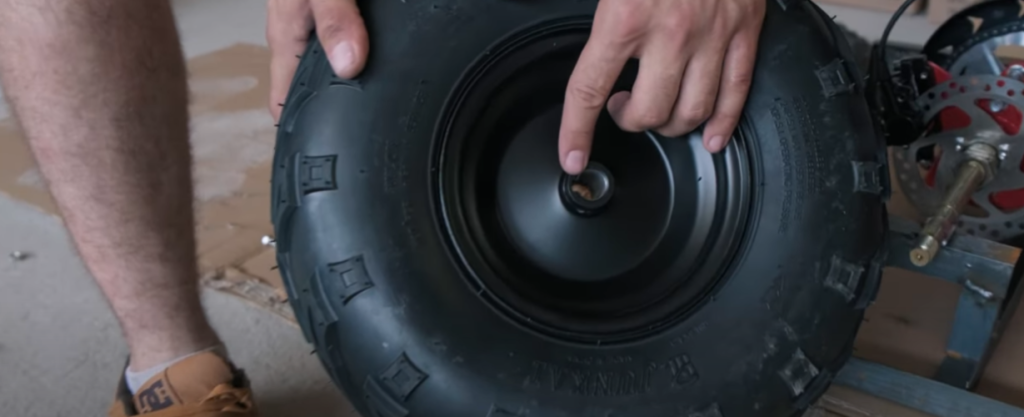

Колёса находятся в незакрепленном состоянии, передние колёса немного уже задних и на передней части закреплены тормозные диски, но перед установкой колеса необходимо накачать. Сначала устанавливаем задние колёса (на балках есть специальные шлицы).

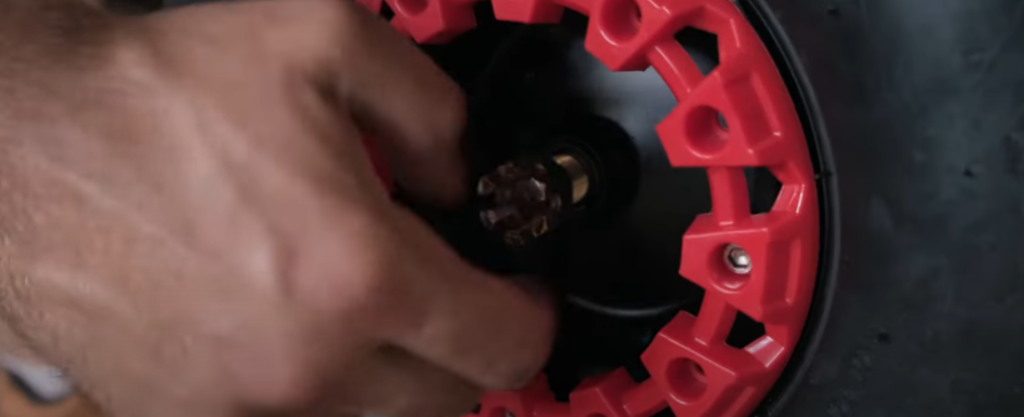

Так же в диске есть отверстие, просто совмещаем этот выступ с колесом и вставляем его в крайнее заднее положение до упора.
Крепление рулевой тяги и тормозов

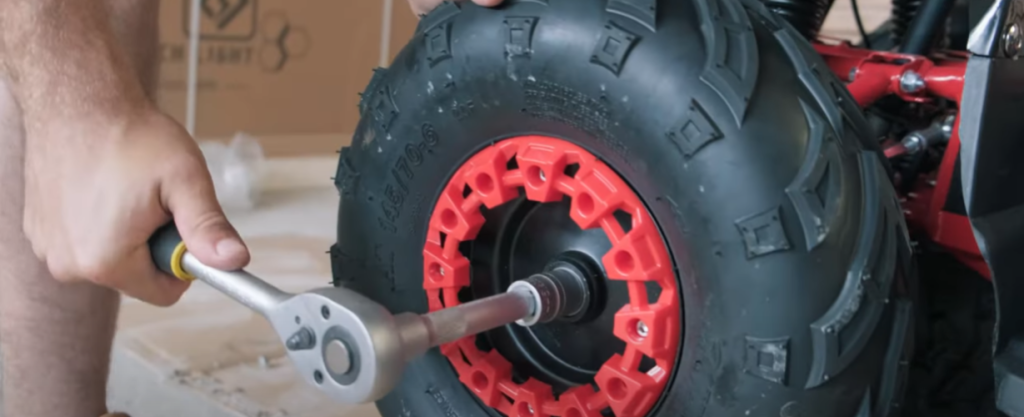

Далее наживляем болты и переходим к передней части, здесь нам необходимо закрепить рулевую тягу, для этого сверху закручиваем болт шестигранником, а снизу гаечным ключом из набора тулкит.

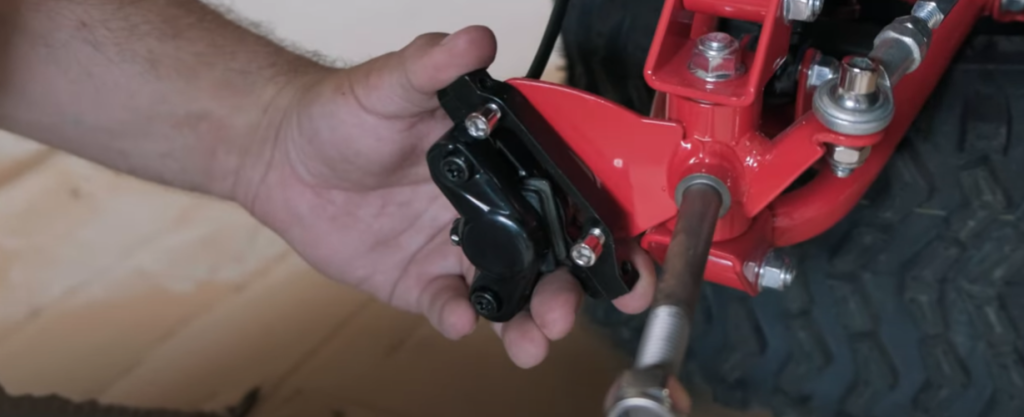

Для установки тормозных суппортов необходимо верхнюю планку закрепить двумя болтами с внешней стороны крепления и затянуть шестигранником.

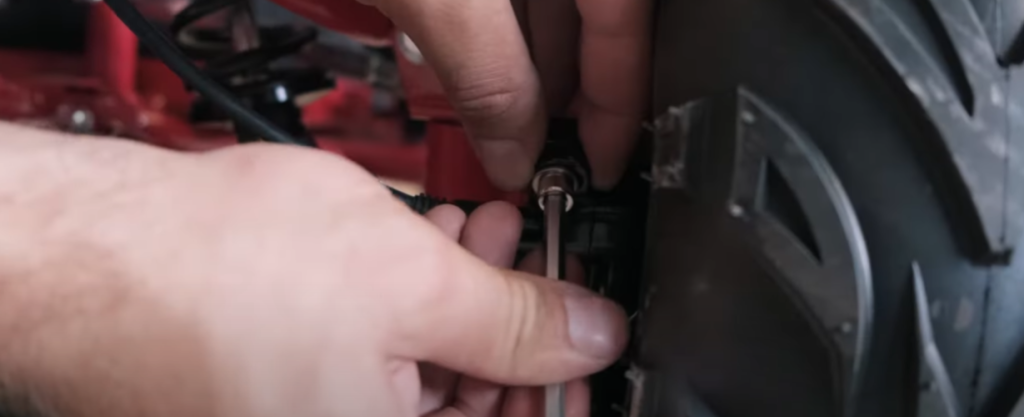

Далее приступаем к установке колёс, следом устанавливаем суппорты на свои места, для этого крепим их двумя болтами под шестигранник к планке, которую мы поставили перед установкой колеса, хорошо затягиваем и готово.
Установка руля

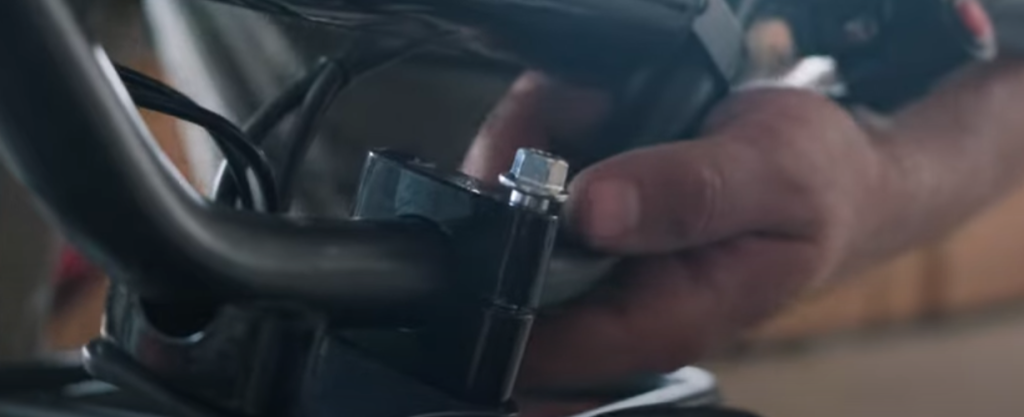

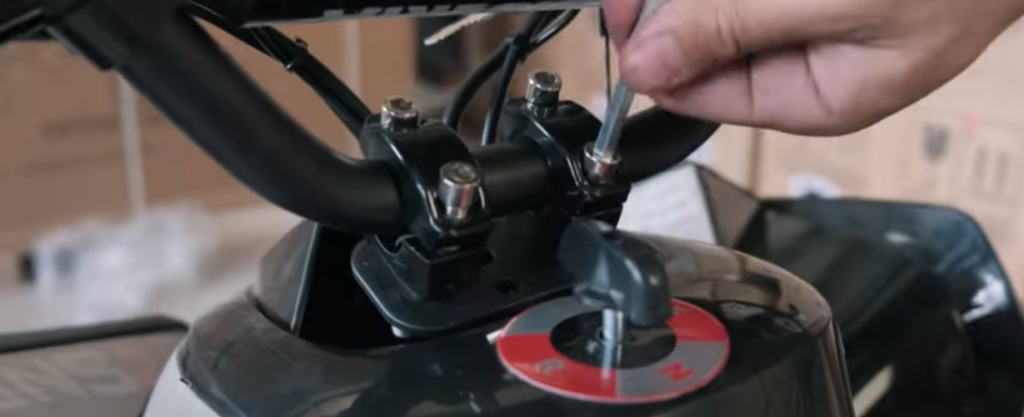

Обязательно крепко затяните все 4 колеса и можно приступать к установке руля (крепления руля уже установлены) но для более удобной установки нам потребуется разобрать зажимы. Вставляем нижнюю часть зажима руля в отверстие и закручиваем гайку с обратной стороны, фиксируем гаечным ключом гайку снизу и фиксируем зажим, со вторым механизмом делаем тоже самое. Далее ставим руль в пазы и закрепляем зажимами сверху и затягиваем болты шестигранниками крест-накрест для одномерного зажима руля.
Завершение сборки

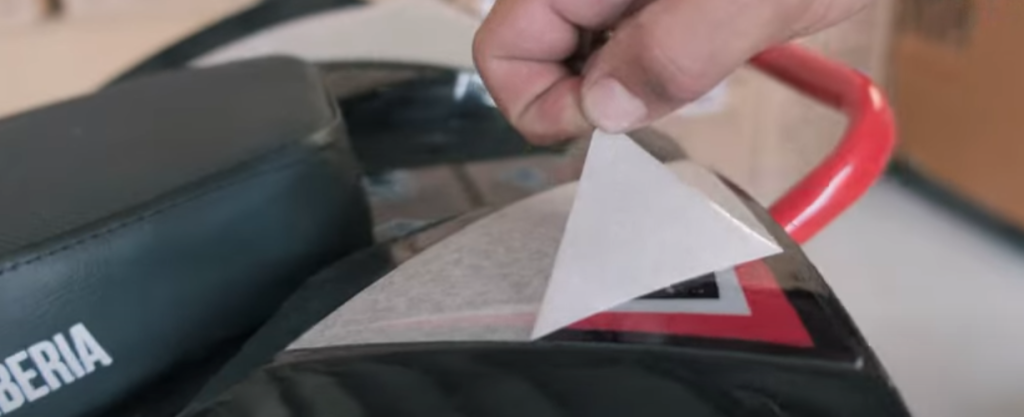

Остался финальный штрих — убираем защитное покрытие с наклеек и в завершении сборки необходимо установить один из предохранителей из комплекта. Квадроцикл готов!
Важные регулировки
Для регулировки положения двигателя необходимо ослабить 4 болта крепления и отрегулировать его позицию, делается это в случае, если цепь будет спадать со звезды.

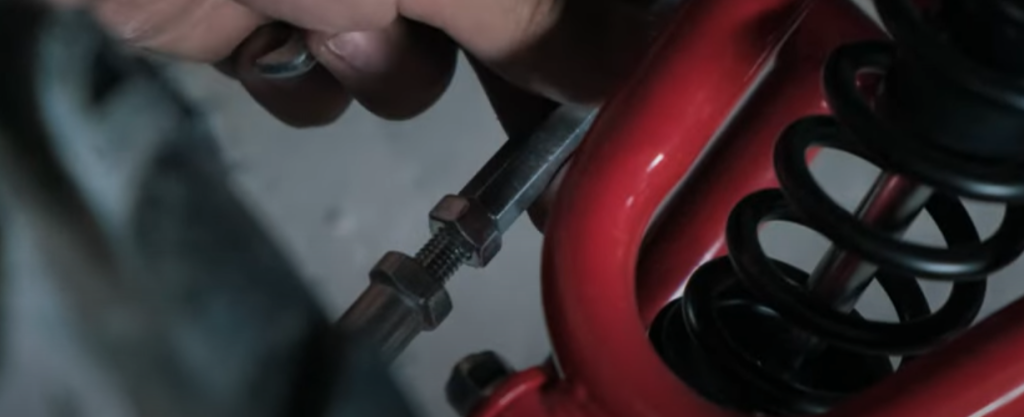

Также из важных регулировок — это сход-развал передних колес, для этого ослабляем две контргайки в передней и задней части рейки и с помощью прокручивания самой рейки регулируем положение колес.
Отличия моделей SNEG и SNEG R
Напомню, сейчас мы произвели сборку и настройку электроквадроцикла WHITE SIBERIA SNEG R 1500, но у этого квадроцикла есть брат-близнец WHITE SIBERIA SNEG. Их разница проявляется во внешнем виде, а именно в положении и количестве передних фар, а также у WHITE SIBERIA SNEG имеется задний багажник. Собираются оба квадроцикла абсолютно аналогично, разница лишь в креплении руля и заднем багажнике.
Для установки руля нам потребуется разобрать зажимы руля, далее устанавливаем нижнюю часть крепления, зажимаем сверху ответной частью, а после закручиваем 4 болта под шестигранник. Задний багажник крепится снизу на 4 болта и гайки, крепко затягиваем болты и готово!
